Essai pénétrométrique : principe, utilité et interprétation des résultats

Mise à jour du 24/02/2026

Avant de construire, il faut connaître le sol sur lequel on s'appuie. L'essai pénétrométrique fait partie des outils les plus courants en géotechnique pour obtenir rapidement un profil de résistance du terrain. On retrouve ce type d'essais dans le cadre de mission d'étude G2.

Employé aussi bien pour des maisons individuelles que pour des ouvrages d'infrastructure, il fournit des données essentielles au dimensionnement des fondations. Voici ce qu'il faut retenir sur cette méthode, son fonctionnement et la lecture de ses résultats.

Qu'est-ce qu'un essai pénétrométrique ?

L'essai pénétrométrique est une technique d'investigation géotechnique réalisée directement sur le terrain. Son principe est simple : on enfonce verticalement une pointe métallique normalisée dans le sol et on mesure la résistance que le terrain oppose à cette pénétration. Cette résistance varie en fonction de la nature des couches traversées. Un sable dense offrira une forte opposition, tandis qu'une argile molle se laissera traverser plus facilement.

On distingue 2 grandes familles de pénétromètres, adaptées à des contextes différents.

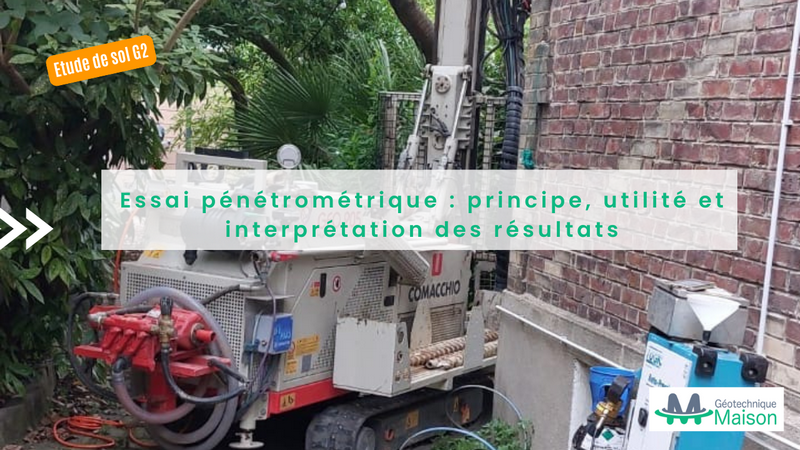

Le pénétromètre dynamique (types DPSH, DPL, DPM) fonctionne par battage. Une masse normalisée, appelée mouton, tombe en chute libre d'une hauteur constante et frappe un train de tiges muni d'une pointe conique. L'opérateur compte le nombre de coups nécessaires pour enfoncer la pointe sur une distance donnée (généralement 10 ou 20 cm). Plus le nombre de coups est élevé, plus le sol est résistant à cette profondeur. Cette approche convient particulièrement aux terrains hétérogènes et permet d'atteindre des profondeurs importantes.

Le pénétromètre statique (CPT qui signifie Cone Penetration Test) utilise un vérin hydraulique qui pousse la pointe dans le sol à vitesse constante, sans choc. Des capteurs mesurent en continu deux paramètres clés : la résistance de pointe (notée qc) et le frottement latéral (noté fs). Le rapport entre ces deux valeurs permet d'identifier la nature des couches traversées. Cette méthode est privilégiée dans les sols fins et cohérents où l'on recherche une caractérisation précise.

À quoi sert un essai pénétrométrique dans une étude de sol ?

L'essai pénétrométrique répond à plusieurs objectifs concrets dans le cadre d'un projet de construction ou d'aménagement.

Dimensionner les fondations. C'est l'application principale. En connaissant la résistance du sol à différentes profondeurs, l'ingénieur géotechnicien peut déterminer le type de fondation adapté (superficielles, semi-profondes ou profondes), leur profondeur d'ancrage et leur dimensionnement. Un sol porteur identifié à 1,50 m ne nécessitera pas les mêmes solutions qu'un terrain où la couche résistante ne se trouve qu'à 6 m.

Identifier la stratigraphie du sous-sol. Le profil de résistance obtenu révèle la succession des couches géologiques : remblais superficiels, limons, argiles, sables, graviers, substratum rocheux. Cette cartographie verticale est indispensable pour anticiper les comportements différenciés du terrain sous charge.

Détecter les anomalies. L'essai permet de repérer des zones de faiblesse localisées. Par exemple des poches d'argile molle, des cavités, des remblais mal compactés, qui pourraient compromettre la stabilité d'un ouvrage si elles n'étaient pas identifiées en amont.

Contrôler la qualité des travaux. En phase de chantier, des essais pénétrométriques peuvent être réalisés pour vérifier le degré de compactage des remblais ou l'efficacité d'un traitement de sol (chaulage, vibrocompactage). Les valeurs obtenues sont alors comparées aux seuils fixés par le cahier des charges.

Comment lire les résultats d'un essai pénétrométrique ?

Les données d'un essai pénétrométrique sont restituées sous forme d'un diagramme appelé pénétrogramme. Ce graphique représente la résistance du sol (en abscisse) en fonction de la profondeur (en ordonnée). La lecture se fait de haut en bas, chaque variation de la courbe correspondant à un changement de couche ou de compacité.

Exemple de pénétrogramme dynamique

Grille de lecture

Dans cet exemple, on observe un sol superficiel peu porteur suivi d'une couche de limon. La couche de sable compact entre 1,80 et 3,00 m présente de bonnes caractéristiques pour l'ancrage de fondations superficielles. Le refus au-delà de 4,50 m indique la présence d'un horizon très dense, possiblement le substratum géologique.

Ces résultats doivent cependant être croisés avec d'autres investigations (sondages carottés, essais pressiométriques, analyses en laboratoire) pour aboutir à un diagnostic géotechnique complet. Le pénétromètre fournit un profil de résistance, mais ne permet pas à lui seul d'identifier visuellement la nature exacte des matériaux ni de mesurer les paramètres de déformation du sol.

Ce qu'il faut retenir

L'essai pénétrométrique est une méthode rapide, fiable et économique pour évaluer la résistance d'un terrain.

Qu'il soit statique ou dynamique, il constitue un pilier de toute étude géotechnique sérieuse. Ses résultats orientent directement le choix des fondations et la gestion des risques liés au sol.

Le pénétromètre dynamique ne permet pas de calculer directement le module de déformation. Il est aussi peu adapté aux sols très grossiers ou caillouteux

Pour être pleinement exploitable, il doit s'inscrire dans une démarche d'investigation plus large, combinant plusieurs types d'essais et l'expertise d'un ingénieur géotechnicien qualifié.
